一、
產品介紹
該產品主要用于卷煙生產線上，是分料傳送裝置，貯倉式喂料機，配葉柜、貯絲柜和堆尋式貯葉柜等煙草生產設備上，作為移動行車電機、電器的供電和電子裝置的信號傳送產品，是各起重機廠不可缺少的配套產品，可與進口產品相互通用，也可作為設備的備用件，廣泛適用于鐵路道口、港口、貨場、卷煙制造等一切移動式行車的輸配電系統。
二、
結構特點及工作原理

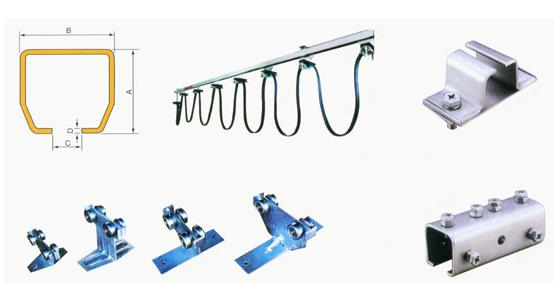

該產品由扁平電纜、攜帶電纜用四輪臺車和導軋三大部分組成。扁平電纜采用非延燃性材料，可用于戶內外和接觸油污的場所，具有一定的耐氣候性能，與圓電纜比具有彎曲半徑小，壽命長等優點。
軋道采用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不安全，重量大，室內滑線積灰，室外結冰造成線路短咯，影響使用的缺點，更具有國內獨創特點，軌道單位長度4~6m采用耦合器連接頭，可依需擴展到任意長度。

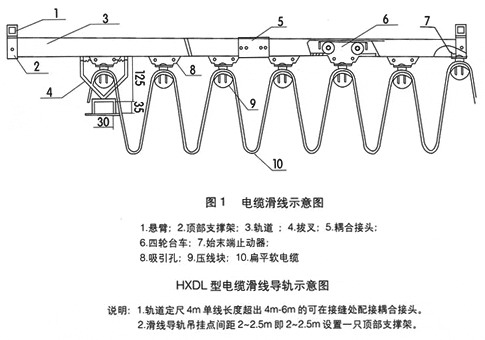

該產品的工作原理見工程應用圖示（1）扁平電纜的始端（接現場接線盒）固定于導軋的始端固定器上，再根據現場允許運行的空間，間隔適當?shù)拈L度（1-2.5mm）依次固定在攜帶電纜的四輪臺車上，電纜未端（接用電源）因定在Zui后一個小車（牽引車）上。通過拔車上的彈簧拔小車往復移動，通過電纜的拖拽（長度如超過20m應考慮原用牽引繩，使電纜免受拉力）作用，帶動所有的小車在軋道中任意速度自由滑動，導軌安裝簡便，無需調試，且無觸點接觸供電等優點，安全可靠。
三、
主要技術數據
1、
額定電壓：AC750V以下。
2、
每芯導線材料和截面積：橡套扁平軟電纜、多股銅芯線1.5-50mm2
3、 環境溫度：-20°C~+90°C
4、 四輪臺車運行速度：<90m/min
5、 四輪臺車工作壽命：<3200h
6、 允許Zui大靜負荷：150kg
四、其它配件數量
其數量根據移動行車的數量，由用戶統計，一般每一臺行車需配件一套，每套包括：
1、 導軌止動器：1件
2、 導軌始端電纜固定件1件
3、 撥車架（牽動車）1件
五、訂貨需知
1、
軌道長度
根據行車實際運行距離由用戶統計確定，另再加存放攜帶四輪臺車的距離。
2、 電纜長度
實際運行長度+存放小車距離+至用電器及接線盒所必需的長度。
3、 四輪臺車數量
一般為軌道總長度的1/2，用戶可根據允許電纜下垂空間增減四輪臺車數量。
4、 耦合連接頭數量
根據軌道總長度，超過4m軌道需配件。
HXDL系列電纜滑線
| 型號 |
截面尺寸 |
單位長度 |
| A |
B |
C |
& |
4M |
| HXDL-40 |
40 |
33 |
14 |
2 |
| HXDL-50 |
50 |
50 |
16 |
2。5 |
4M |
| HXDL-60 |
63 |
63 |
18 |
4 |
6M |
備注：
用戶根據實際需要增訂配件，該產品實行三包，歡迎用戶來人來函訂購。我廠將竭誠為用戶服務，使電纜滑線導軌為移動行車的饋電技術上一個新臺階，作出我們應有的努力。
|
滑觸線系列
