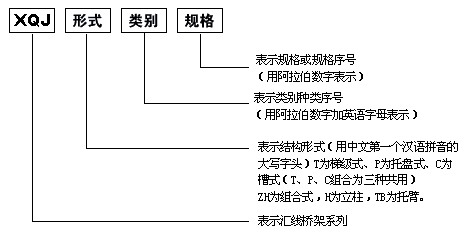

一、電纜橋架型號表示方法
二、電纜橋架的選擇與安裝
（一）適用范圍
XQJ系列電纜橋架適用于電壓在
10千伏以下的電力電纜，以及控制電纜、照明配線等室內、室外架空電纜溝、遂道的敷設。

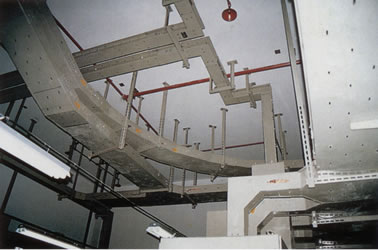

（二）結構特點與安裝
XQJ系列電纜橋架具有品種全、應用廣、強度大、造價低、施工簡單、配線靈活安裝標準、外形美觀的特點，對您處的技術改進、擴充電纜、維護檢修帶來方便。
XQJ系列電纜橋架的安裝可因地制宜�？呻S工藝管道架空敷設；樓板，架下吊裝；室內外墻壁．柱壁、遂道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝、大型多層橋架吊裝或立裝時，應盡量采用工字鋼立柱兩側對稱敷設。

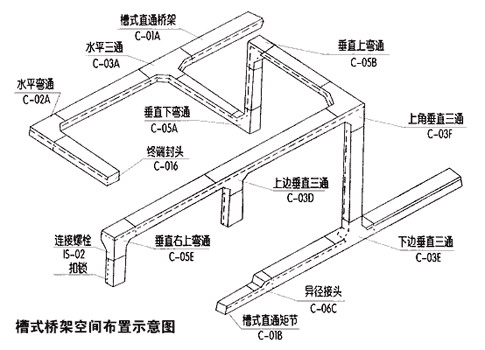

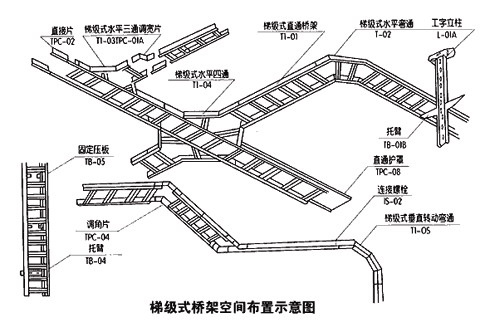

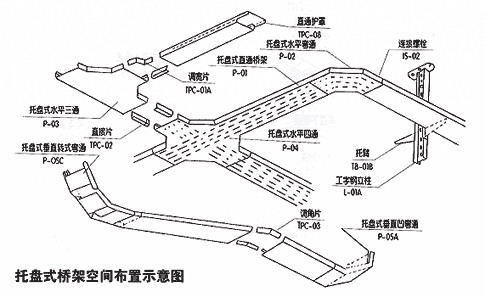

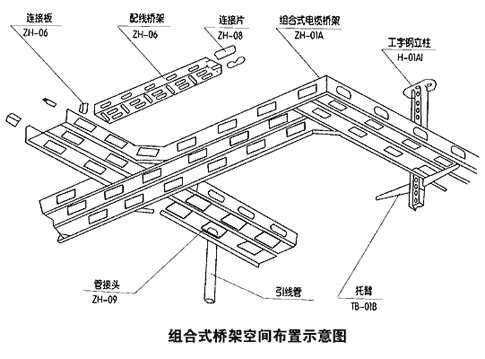

XQJ系列電纜橋架可水平、垂直敷設；可轉角、T字形、十字形分支；可調寬、調高。
（三）電纜在電纜橋架上的層次安排
1、電纜橋架層次排列弱電流控制電纜在Zui上層。接著一般控制電纜．低壓動力電纜高壓動力電纜依次往下排列。（見下表）。這種排列有利于屏蔽干擾、電力電纜冷卻、方便于施工。
2、各層電纜橋架層間距離為：
控制電纜≥200mm
動力電纜≥200mm
機械化敷設電纜≥400mm
| 層次 |
電纜用途 |
采用電纜橋架型式及型號 |
電纜橋架斷面 |
| 上
下
|
計算機電纜 |
帶屏蔽罩的槽式或B型組合式電纜橋架XQJ-C或XQJ-ZH-01B |
 |
| 屏蔽控制電纜 |
同上 |
| 一般控制電纜 |
托盤式、A型組合式電纜橋架XQJ-P或XQJ-ZH-01A |
| 低壓動力電纜 |
梯級式、托盤式、A型組合式電纜橋架XQJ-T1、P、ZH-01A |
| 高壓動力電纜 |
帶護罩梯級式、A型組合式電纜橋架XQJ-T、ZH-01A |
（四）電纜橋架尺寸選擇與計算
電纜橋架的載荷G總的計算
G總=n1q1+n2q2+n3q3
式中：q1、q2、q3、……為各電纜每單位長的重量（Kg/m）
n1、n2、n3、……為相應電纜的根數
G應小于電纜橋架的允許載荷
當電纜橋架在室外或帶護罩時，還應計入水載和風載等因素。
三、
電纜橋架注意事項
1、DQJ型電纜橋架裝置的Zui大截荷，支撐間距應小于允許截荷和支撐跨距。
2、選擇電纜橋架的寬度時應留有一定的備用空位，以便為今后增添電纜用。
3、當電力電纜和控制電纜較少時，可用一電纜橋架安裝，但中間要用隔板將電力電纜和控制電纜隔開敷設。
4、匯線橋架水平敷設時，橋架之間的連接頭應盡量設置在跨距的1/4左右處，水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。
5、電纜橋架裝置應有可靠接地。如利用橋架作為接地干線，應將每層橋架的端部用16mm2軟銅線聯接（并聯）起來與總接地干線相通。長距離的電纜橋架每隔30－50米接地一次。
6、電纜橋架裝置除需屏蔽保護罩外，在室外安裝時應在其頂層加保護罩，防止日曬、雨淋。
對如需焊接安裝時，焊件四周的焊縫厚度不得小于母體的厚度，焊口必須防腐處理。
|
